jueves, 13 de diciembre de 2012

Puntas de flechas ( tipo bodkin)








Buenas tardes a todos, me habría gustado publicar esta entrada el sábado o el domingo... pero hay tres cosas que odio a muerte que son: aparatos electrónicos tipo cámaras, móviles... , conexiones a Internet rurales y nuestras queridas compañías eléctricas.
Por un lado tropiezo el primer día con que saco fotos y grabo todo sin problemas, si si, todo bien, pero cuando pongo la tarjeta en el ordenador... tachaaan¡ ya no hay nada, fuck yeah.
Cuando por fin saco nuevamente las fotos y vuelvo a grabar un video medio curioso pues me pongo a subir el video a youtube  ^^, flipa, a mi madre se le ocurre la genial idea de dejar la vieja compañía que teníamos con 1 mega de velocidad contratado, ( el cual nos dejaba mas o menos 1 mega subida y 1 mega bajada por lo que no iba del todo mal) paaaaaaraa pasarnos a otra compañía que nos ofrece exactamente lo mismo, un mega XD, que bien, un mega, justo lo que deseaba. Con la magnífica diferencia de que ni de coña tenemos 1 mega de subida ni 1 mega de bajada, de hecho, uno de los dos creo que se queda en 1/4 de mega. (Sube un video ahora a youtube... guapo. se acabaron las interminables horas de jugar al LOL.
Para rematar ya la faena, jejeje, iiiiiiii, wiiiijiwiiijii, ^^, para rematar la faena tenemos aquí una gran compañía eléctrica, que ante todo se preocupa de que sus clientes tengan una buena instalación eléctrica para que les llegue sin problemas la corriente a casa, sin cortes ni subidas ni nada, gracias a eso una tranquila mañana sin viento ni lluvia ( día de playa) pues ¡se nos corta la luz 3 veces solo !, genial, os lo agradezco, así pues sí entiendo que metáis esas subidas en el precio ;). (Bastardos).

En fin, todo esto mezclado en el puchero conlleva a un potente sentimiento de ira y deseos apocalípticos que gracias a dios ya se me están pasando, me plantearé escribir un diario en el que descargar ira XD.



Ahora que ya tengo el video en youtube, y las fotos en el blog, es hora de que nos pongamos manos a la obra.
Para empezar hablaremos del material base, yo a día de hoy utilizo acero elástico, del que podemos sacar de un amortiguador de coche, me parece un acero muy duro y resistente para lo que queremos hacer, pero una cosa, antes que este acero yo he usado muchas veces las varillas corrugadas que podemos encontrar en las obras, un acero mucho mas fácil de trabajar sobre todo si vamos a empezar ahora a hacer puntas de flechas por primera vez.




 Claro que con este muelle así, no hacemos nada, habrá que estirarlo poniendolo al rojo vivo y dandole leña en el yunque, ademas de que no tendra el grosor que me gusta para trabajar puntas de flechas ( para mi gusto es muy grueso, me gusta dejarlo en varillas de sección cuadrada de aproximadamente 8x8mm.

 Si la pieza de acero que utilizamos, tras hacer varias puntas se queda corta, o simplemente la cortamos ya del muelle siendo corta, siempre podemos coger una barra de otro material mas blando, soldarlo a tope y utilizarlo como mango para trabajar, o esto o usar las tenazas que tenemos en la fragua ( recomendable soldarla ya que podemos).





Comentar una cosa me queda y es que las puntas que estoy haciendo ahora, son para mis flechas, hechas a mano con ramas del bosque ( de olivo salvaje casi todas) y son de entre 10mm – 12mm de grosor en algunos puntos, así que las puntas tienen ese tamaño mas o menos para anclarlas, aunque hacerlas un poco menor en diámetro es bien fácil pues el método en que cierro el cono es solapando una aleta con la otra, espero que se aprecie en el video

  )


Para grabar el video he trabajado cada punta por separado, normalmente voy haciendo 2 al mismo tiempo, es mas rápido y cómodo.

En la siguiente foto vemos el resultado, que si hemos utilizado acero de bajo carbono, como podrían ser las varillas corrugadas de obra pues ahí tendríamos ya las piezas listas para enderezarlas bien y montarlas en nuestras flechas, no habría problemas de golpearlas o de cortarles lo sobrante del cono. Pero al ser de este acero tan duro ni se nos ocurra ahora golpearlas porque partirán seguro ( ya he roto varias por cabezón) debemos recocerlas primero y para eso no tengo mejor método que pasarlas a la chimenea de casa durante la noche entera, ahí  se pondrán a una temperatura bastante alta y enfriarán muy lento, a la mañana siguiente las podemos golpear en el yunque sin miedo de que partan ( cuando digo que podemos golpearlas, me refiero a enderezarlas un poco para que estén rectas, me refiero a dejar el cono mejor conformado con la matriz que tenemos en el yunque, etc. . ¡Pero por dios, no digo que les deis forma ahora!, para eso utilizad un acero blando)





En las dos siguientes fotos podemos ver como acaban tras una noche de juerga dentro de una chimenea llena de troncos y ascuas ardiendo. Para aquellos que no tengan chimenea pero si fragua, no se hable mas, a la fragua y dejadlas enfriar muy lento.



Al lado derecho podemos ver otras 3 puntas que tengo listas para temple, estas creo que se llaman...broadhead?, no se, pero el procedimiento es casi el mismo al de esta entrada.





Creo que la mayoría tendréis una esmeriladora al estilo de ésta, o puede que incluso mejor que la mía, lo cual es fácil, lo difícil es tener una peor. En la esmeriladora podemos quitar el sobrante que le queda al cono de la punta, limarlas por completo por todo su contorno y afilarlas (si quieren, claro que también pueden dejarlas tal y como salieron de la fragua).




Tras unos minutos de limpiado acaban como en las siguientes fotos. Y aquí terminan las fotos del proceso. Para terminarlas con este acero bien podéis dejarlas así de blandas y no se romperán, solo se doblarán y mellarán al chocar contra cosas duras ( como piedras) o podéis templarlas como hago yo, las ponéis a una temperatura aproximadamente de 800 grados ( no estoy muy seguro de la temperatura, se que en el taller la punta acaba a un color rojo apagado o cereza) y de ahí a un cubo con aceite, cuando enfríe le damos unas pasadas por las llamas hasta consumir el aceite y dejarlas enfriar poco a poco , o mas fácil aun y mejor controlado, 15 o 30 min. En el horno de casa para revenirlas.

Una vez frías podéis montarlas y usarlas o pulirlas aun mas, ya es cuestión de gustos






Y aquí termina esta entrada sobre puntas de flechas, mas adelante subiré algo más,  y si hay dudas en algo decidlo y lo intentare solucionar en la nueva entrada.

Os dejo adjuntas las fotos de un cuchillo que he hecho este verano, no recuerdo ahora mismo las dimensiones XD pero la madera del mango es carrasco si mal no recuerdo, los topes son de bronce y la vaina está hecha en madera forrada de piel de oveja

Ala, a ver si para el próximo mes subo algo mas.





Vuelvo a editar la entrada para decir que la madera del cuchillo es de lentisco y de paso mostrar unas fotos de las puntas ya terminadas y unas flechas que tengo, dos de acebuche y una de bambu:






jueves, 18 de octubre de 2012

Nueva compra, arco Húngaro


Buenas a todos, mucho tiempo ya eh?? prácticamente un año...
Sí sí, ya ya, que ya me vale, que hace mucho tiempo que no cuento nada jeje. La razón ciertamente ha sido que  no tenía ni mucho tiempo ni nada especial que contar...

En fin, voy a intentar actualizar un poco para aquellos pocos que quedéis por aqui esperando noticias. Lo último que he hecho ha sido comprarme un arco.

Para ser mas exacto un arco recurvo de estilo Húngaro ( si no me equivoco)

No se trata de una pieza recreacionista en si para ser esactos, pues es mas que evidente que el arco está reforzado en fibra de vidrio y no está hecho de forma tradicional ( esto se sabe especialmente porque no me he gastado 800 pavos en el).


 Este es el dichoso arco y en fin... lo conseguí por ebay, comprado a una tienda de Hungría y por lo que me cuenta Chenkov, se trata de una burrada de arco pues se me antojó que fuese potente y lo pedí de 80 Libras. ( mide 30 " por si interesa saberlo). Lo recibí el 3 de este mes, justo para mi cumpleaños jeje y en un principio no tenía cojones de tensarlo JAJA. Pero gracias a los consejos de chenkov y a que desde que lo tengo he estado entrenando en tensarlo pues a dia de hoy ya lo tenso y tiro con el casi cómodamente ( ojo, casi, aun me cuesta un poco tirar con el)

Aqui os dejo unas fotos tirando en mi casa a un tablero de contrachapado de 2cm de grosor a una distancia de 15 metros , metro arriba metro abajo.


la tabla la pongo para cuando fallo algun tiro a lo que suelo tirarle normalmente



la punta es... no se exactamente que clase de punta de flecha es... la verdad... una de tantas que hago, estilo bodkin, supongo.



en la siguiente foto dos flechas, dos tipos de puntas y unas pruebas con mi escudo de recreacion.

Las puntas de flecha son futuras entradas por si alguno le interesa, enseñaré como hago los dos tipos y algun tipo mas de los que se hacer. Son siempre forjadas en una pieza de acero elastico y templadas ( incluso templadas las he doblado con este arco, es algo flipante)



El objetivo en este caso ha sido mi escudo, a unos 15 o 20 metros aproximadamente.


Por este lado podemos ver cuanto se han clavado las flechas, decir que a una distancia de 4 pasos tiré hace unos días y se clavó mas de un palmo O_O .

 Es curioso que las dos flechas han entrado hasta la misma profundidad, estando claro que la punta de golondrina se frenaría mas. Pero lo mas curioso es que ha sido tan brutal el impacto que las delgadas alas de la punta se han doblado ( una de las alas se partió con el impacto)






aquí el agujero que ha dejado la primera en el escudo, la de estilo bodkin. Mi escudo está hecho de dos capas de 4mm cada una encoladas y entre 4 y 6 capas de tela por delante y 1 o 2 por detrás.



En esta foto podemos ver el impacto de la punta de golondrina ( era la mas fea de las 3 puntas de golondrina que he hecho, en futuras publicaciones veremos las otras y como hacerlas).

y por ultimo un video haciendo tres disparos contra un blanco a 25 metros ( no acerté ni uno en toda la tarde  mientras me grababan para luego tirar dos contra un arbol a mas de 30 metros y acertar las 2...)

Esto es todo por ahora, perdonen las faltas y lo cutre de la entrada pero tengo que irme en poco y no tengo mas tiempo.

espero que os guste, un saludo a todos ¡



domingo, 23 de octubre de 2011

Actualizandome de una vez.

Y aquí aprovecho esta lluviosa mañana para actualizar mi blog el cual lleva casi un año parado, que pasote no?.

En esta entrada voy a hablar de varias cosas que he hecho desde hace un año o algo mas hasta ahora y prácticamente todo son fotos de los trabajos terminados y pocas fotos de los procesos, como siempre no me acordé de ir documentándolo todo desde el principio, a parte de que muchas cosas ni se como he encontrado las fotos pues ya no recordaba que las había hecho.( también habrán otras piezas que no tengo fotos y se quedarán sin aparecer en el blog).

Vamos a empezar mostrando algunas fotos del proceso de un langseax y un falquión que hice hace ya un tiempo. El langseax lo hice por encargo para aquel al que pocos conocemos como godofredo ( godi para los amiguetes XD), y el falquión fue un encargo que me hizo Polo.


1º foto , la hoja ya lista para un pulido final y para montarla.




2º foto, estos "pedazojierro" son pomo y guarda del langseax en su primera fase.

3º foto, aquí vemos el langseax, una hoja de espada que empecé y no fue terminada por unas fracturitas de nada que empezaron a aparecer XD, y el falquión de Polo en sus primeros momentos después de salir de la fragua.



4º foto, El langseax casi terminado, mirando como encajar ese mango de cuerno lo mejor posible para que no quedase horroroso, ( yo preferiría haberlo hecho de madera pero el futuro propietario se empeñó jeje).



5º foto, aquí eliminando restos de marcas del forjado del falquión.


6º foto,ya podemos ver el falquión prácticamente acabado ( la hoja al menos)
Por desgracia no tengo fotos ni del falquión ni del langseax terminados, pero en el foro de fidelis podeis ver el falquión ya en manos de su legítimo dueño,


La foto que viene ahora no sabía ni que me la habían sacado, pero ya que he tropezado con ella no he podido evitar subirla jeje, es de cuando estaba tomando medidas para hacer la montura medieval, justo tomando un respiro, se descansa bien ahí arriba ( aunque muchos penséis que no XD).


Este escudo vikingo fue otro encargo, no tengo fotos del proceso pero es que ... para que?, si todos sabemos ya como se hace un escudo, no? ( hemos hablado tantos ya en nuestros blogs de como hacer un escudo que...)

A su derecha podéis ver el falquión y el langseax que en ese momento estaban en proceso también.

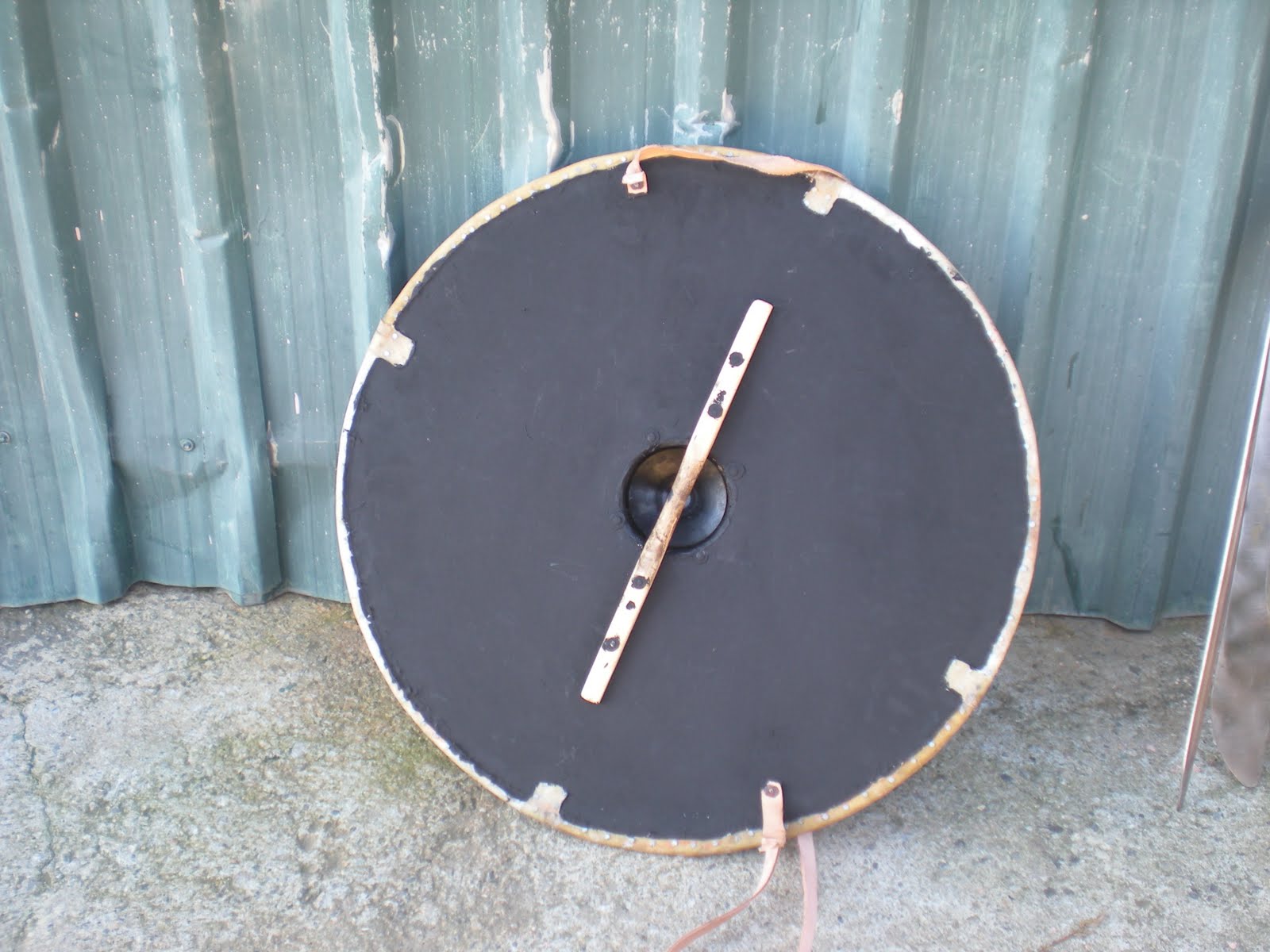

El escudo por detrás... los colores también los eligió su propietario, son los mismos usados por el clan del cuervo creo recordar.

el encargo del escudo venía acompañado con dos cabezas de hacha que me envió para que las encabase. Para el mango de las hachas utilicé madera de acebuche ( olivo salvaje) que para mi gusto es lo mas duro que puedo encontrar, al menos aquí.



Esta foto que viene ahora es de unos cuchillos, puntas de lanza y jabalinas que me encargaron unos y otros.

La jabalina de la izquierda iba acompañada con otras 3 de diferentes tipos, estas simplemente las hice a ver si se vendían en argüeso o en otra ocasión, las dos puntas de lanzas con nervio central que las acompañan fueron encargo de Sancho de Haro y las recibió en dicho evento,luego el resto de cuchillos fueron un pedido ( los 4 de la derecha son sacados de imágenes de las cantigas y los cuatro de la izquierda son cuchillos triangulares medievales con espiga) Este pedido de cuchillos fue muy curioso, la idea era que yo hacía los cuchillos, se los enviaba al vendedor, éste los vendía, y a medida que los vendía me los pagaría... aun estoy esperando noticias suyas.




Esta extraña espada que mezcla el estilo de hoja de un montante, con las dimensiones de una espada de mano y media y acompañada de ese pomo... pues se trata de otro encargo y el diseño también corre a cuenta de quien me hizo el pedido

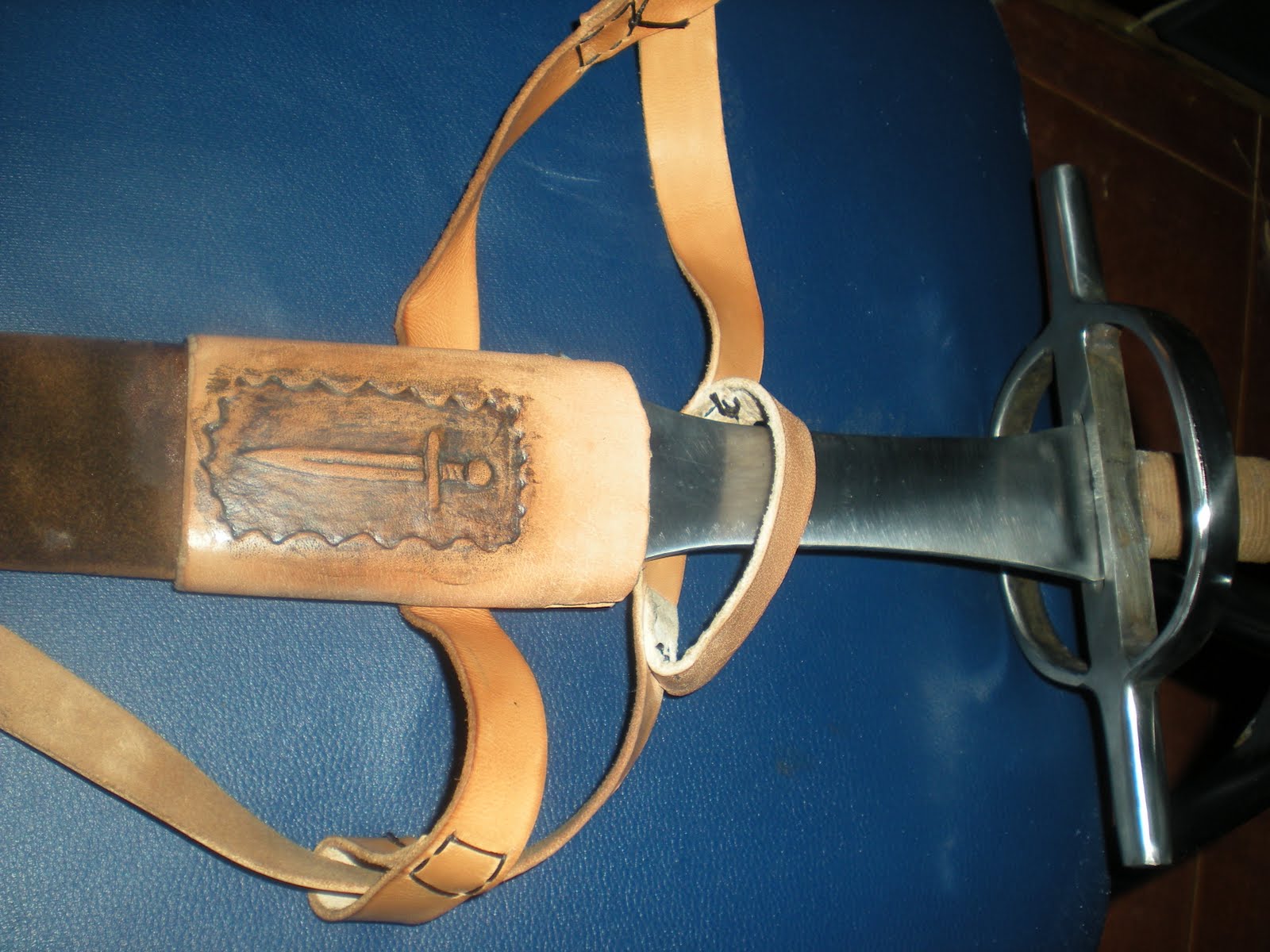

la vaina está hecha en dos piezas de madera y forrada en cuero, me las tuve que apañar para envainar este tipo de espada pues así se me pidió...

y este fue el resultado mas o menos.


Esta foto es de cuando aun estaba en proceso pero no he encontrado ninguna foto en la que se viene mas completa la espada.

Ahora toca hablar de una cosa que empecé para mí hace tiempo y que aun no está terminada del todo, se trata de una montura medieval.

La idea era sacar algo parecido a lo de la imagen.( a ser posible, con un caballo de las mismas características y todo,pero habrá que conformarse con lo que uno tiene XD)



Lo primero fue buscar imágenes de monturas medievales por Internet y una vez que tenia una idea mental de lo que quería hacer me tocó sacar un patrón de cada pieza.
El patrón lo saqué haciendo una mezcla de montura vaquera y montura inglesa, el resultado fueron unas piezas que no se parecen ni a una ni a otra.

Mala suerte que no tengo unas fotos de como hice estas dos partes en madera para que encajasen bien en el lomo de mi caballo pero lo intentaré explicar. El lomo del caballo se ensancha a medida que se aleja de la cruz y nos dirigimos a la grupa, pues bien, para poder darle a la madera la forma mas acertada a las curvas del caballo tome las mismas tablas con las que hacemos escudos, encolé como 6 capas de madera y las coloqué en un lugar plano pero poniéndole obstáculos en determinados puntos para que tomase las curvas del caballo, para que se doblasen coloqué como 100 kg en pedazos de hierro encima y lo dejé secar 2 días.

En esta primera foto vemos como encajaron las piezas en el caballo y ahí están sujetas con unas pletinas delgadas de hierro solo para dar la forma que convenía a mi caballo.

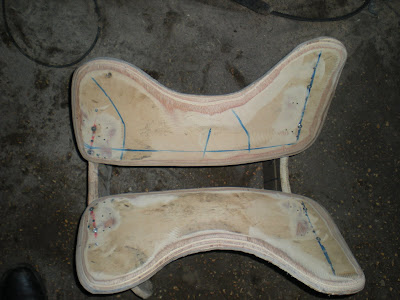

En esta foto podemos ver la forma del lomo y se pude observar en la planchas de madera que no son rectas, sino que unas puntas delanteras están formando un ángulo mas agudo que las traseras, puesto que el caballo tiene el lomo mas ancho cerca de la grupa que en la cruz.


El arzón delantero lo corté de una plancha recta de contrachapado,marqué el ángulo que formaban las otras dos piezas del lomo, corté y uní. Para la unión utilicé cola blanca, y clavos.


La concha de la montura la hice como los escudos, solo que con 6 capas de madera de unos 4mm de espesor cada una. La curva la hice contra un tubo cosa así como una bombona de butano ( como para dar la curva a un escudo).

Lo uní al resto del armazón del mismo modo que el arzón delantero y una vez todo montado, para dar mas fuerza a la estructura, le metí unas cuantas escuadras metálicas con tornillos,cierto que no es lo mas histórico, pero quiero que me dure y el contrachapado tampoco creo que quede muy "piriod".



En un par de dias estaba todo seco y me puse a limar por la marte del lomo del caballo todo lo que sobresaliese con la idea de que no dañe al caballo.
( lo de dejar las cosas secar dos dias es por la humedad, con un dia aquí no basta XD).

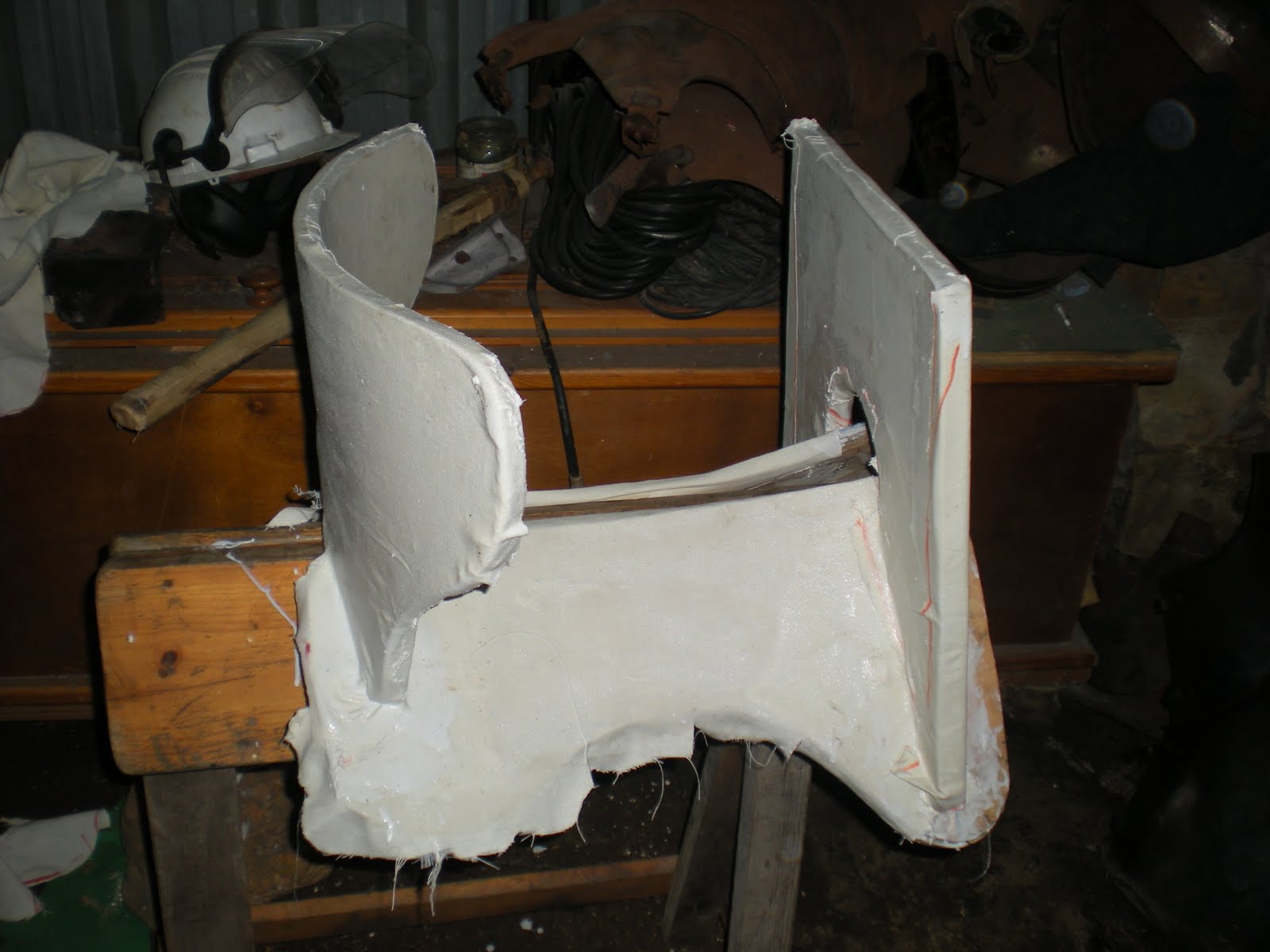

una vez limadas todas las esquinas y demás, pensé en darme un par de capas de tela encolada, para dar mas fuerza al armazon en general.

una vez seco, coloqué esta tira de cuero con unos remaches, ahí es donde descansará mi culo y el de todos los que monten, y de ningun modo tocaremos la columna del caballo, ésta debe quedar libre para no dañarlo.

evidenemente no nos ibamos a sentar en la tira de cuero así sin mas, sino que tenia que poner un parche de cuero mas grande sobre esta tira y clavetearlo por todas partes.

Así lucía la montura en este momento.

Y así quedó el asiento por dentro, podemos ver tambien el enganche para los estribos y una parte de la cincha, que va directamente remachada a la montura,como en la montura inglesa, mientras que en la vaquera,la cincha es una sola parte independiente que podemos quitar y poner cuando queramos.


Terminado todo esto, tocó el forrar de cuero todo el armazón, y comencé por la concha y el arzón delantero.


Utilicé este cosido en cruz y como hilo usé cañamo natural, pero estoy pensando que debería haberlo claveteado, y puede que al final meta una tira de cuero claveteado sobre la costura



Y por el momento la montura ha quedado así, en el proceso de forrado, aunque ya ha sido usada muchas veces... no la termino nunca, esto es porque aun me estoy decidiendo... ¿que será mejor para el asiento del jinete? ¿ poco relleno y duro o bastante relleno y blando?. Si meto mucho relleno , queda abultando por todas partes y se ve muy fea, pero si meto poco relleno queda muy dura, como una montura western, y eso jode el trasero seguro XD, aquí está parada la cosa por el momento.


La montura la he llevado puesta en mis dos caballos, y en los dos he dado largos paseos( Y galopes), con el mas joven he ido hasta tarifa, he paseado por allí y he vuelto, mas de 16 km en total y cosa asi como 3 horas en total y tras esto, el caballo no tenía ninguna rozadura ni se me había quejado por que se sintiese incomodo.

Me toca ahora hablar de fundir bronce, otro tema que he tocado hace tiempo y que no me terminaba de salir, aunque ultimamente la cosa va a mejor.

Este es el primer Mjolnir que me sale fiel al modelo en cera.



Tras ver que ese Mjolnir me salió, me puse a hacer mas pruebas. Este es el molde hecho de barro nada mas verter en el el bronce fundido.



Aquí ya rompiendolo para ver la hebilla terminada.


Y esta no es la hebilla del molde anterior pero es otra de las que he hecho XD.





Tambien he hecho una contera para la vaina de mi espada, en esta foto estaba aun sin pulir ni nada.



Y este es otro Mjolnir que tengo por aquí pero no tengo fotos del mismo una vez pulido.




Bien, dejando las fundiciones a parte, me toca hablar de mas encargos, ahora un martillo de guerra que me encargaron pero que al final me quedé yo. El que habría sido su dueño pensó que no lo estaba haciendo y se olvidó de él, ahora mismo está en manos de Chencov, en Medina del campo XD.

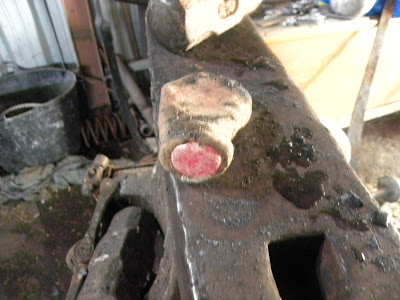

En esta foto, la cabeza de martillo en bruto, nada mas salir de la fragua.



mas de lo mismo.


En esta foto tenemos ya el martillo terminado, lijado, pavonado y montado en su mango de madera.




Esta foto es de una baselard que ya lleva terminada desde las fechas de Argüeso y es pada nuestro fiero sargento y no se como hacersela llegar.



Y aquí al final de la entrada os muestro mi primer damasco, no se porqué lo he puesto al final si es lo primero que he hecho de todo esto XD.

La hoja no se aprecia muy bien, es un damasco muy simple, con pocos pliegues y el mango está formado por muchas capas de cuero, madera y plastico, todas ellas pegadas con resina epoxy.
es pequeñito y muy apañado, por ahí anda rodando de un cajón a otro XD.



Y hasta aquí llegamos por hoy, estoy seguro de que faltan cosas por poner, de algunas me acuerdo pero no encuentro fotos, y de otras cosas simplemente no recuerdo.

De entre las cosas que recuerdo que faltan, falta una especie de espada elfica que hice imitando una hoja de katana y el mango hecho al estilo del cuchillo de damasco de arriba, una espada muy afilada que casi me revana un dedo XD.Falta tambien dos espadas y dos escudos que me ecargó un conocido para sus dos hijos y alguna cosa mas que quedó en el olvido.

Para la proxima entrada( que intentaré que tarde menos de un mes en llegar) tengo que hablar de tres cosas en especial, de un torno paralelo que me he comprado, de una ballesta muy entretenida que me he hecho y de unas armaduras de finales del XIV -principios del XV que nos estamos preparando unos amigos y yo para poder majarnos a palos.

y bueno, nada mas, espero que os guste la entrada y guardo ya, que con la lluvia me está saltando la luz cada 5 min aprox y ya me está entrando ganas de ensaltar a alguien.
